使用OTDR從光纖鏈路的一端測量損耗時，會顯示出增益器現象，發生這種現象的原因在于OTDR測量的是光纖內的反射光。OTDR認為光纖的纖芯和包層尺寸等特性在整個長度范圍內是一致的，沒有差異，并根據檢測到的反射光或反向散射光總量計算信號損耗。
但即使兩根相同類型的光纖連接在一起，可能也沒必要裁減為相同的長度，所以仍然會存在差異，包括反向散射系數(表示光纖的相對反向散射水平的術語)不同。這就意味著作為OTDR的發射和接收跳線的光纖與被測光纖的反向散射系數可能不同。
如果反向散射系數不同，可能會造成連接點之后反向散射量略微高于連接點之前，導致OTDR顯示的損耗量低于實際值——增益器。

術語“增益器”使其看起來好像增加了什么，您可能認為損耗值低于實際損耗值是好事。再仔細想想。增益器最終并未帶給您任何東西，除了麻煩和成本增加。
如果損耗測量結果低于實際值，您可能會誤以為有足夠的裕量可增加其他連接點、延長距離或僅僅是擔保性能。但增益器是假性的，如果信以為真，會造成光纖鏈路最終不能支持相應的應用。
例如，一根150米長的OM4光纖的最大通道損耗為1.5dB，支持40 Gb每秒的速率(40GBASE-SR4)。如果您測得的損耗為1.3dB，您可能認為額外增加一個0.2dB的連接器是沒有問題的。但是，如果您測得的損耗中包括一個增益器，而通道的實際損耗非常接近1.4dB，此時會發生什么情況？現在，客戶會通知您過來并檢查安裝故障，以確定為什么不能實現應有的數據率。

防止增益器影響安裝質量實際上也很簡單，因為只要有增益器就會有衰減器。沒錯。單方向傳輸時可能造成增益器現象，當在另一個方向進行測量時，連接點之后的反向散射比連接點之前少，實測損耗高于實際損耗值。
一種簡單并且也是行業標準要求的解決方案是雙方向測量——也稱為雙向測試。如圖所示，將存在增益的OTDR軌跡與存在衰減的軌跡進行平均，所得結果就是實際損耗。

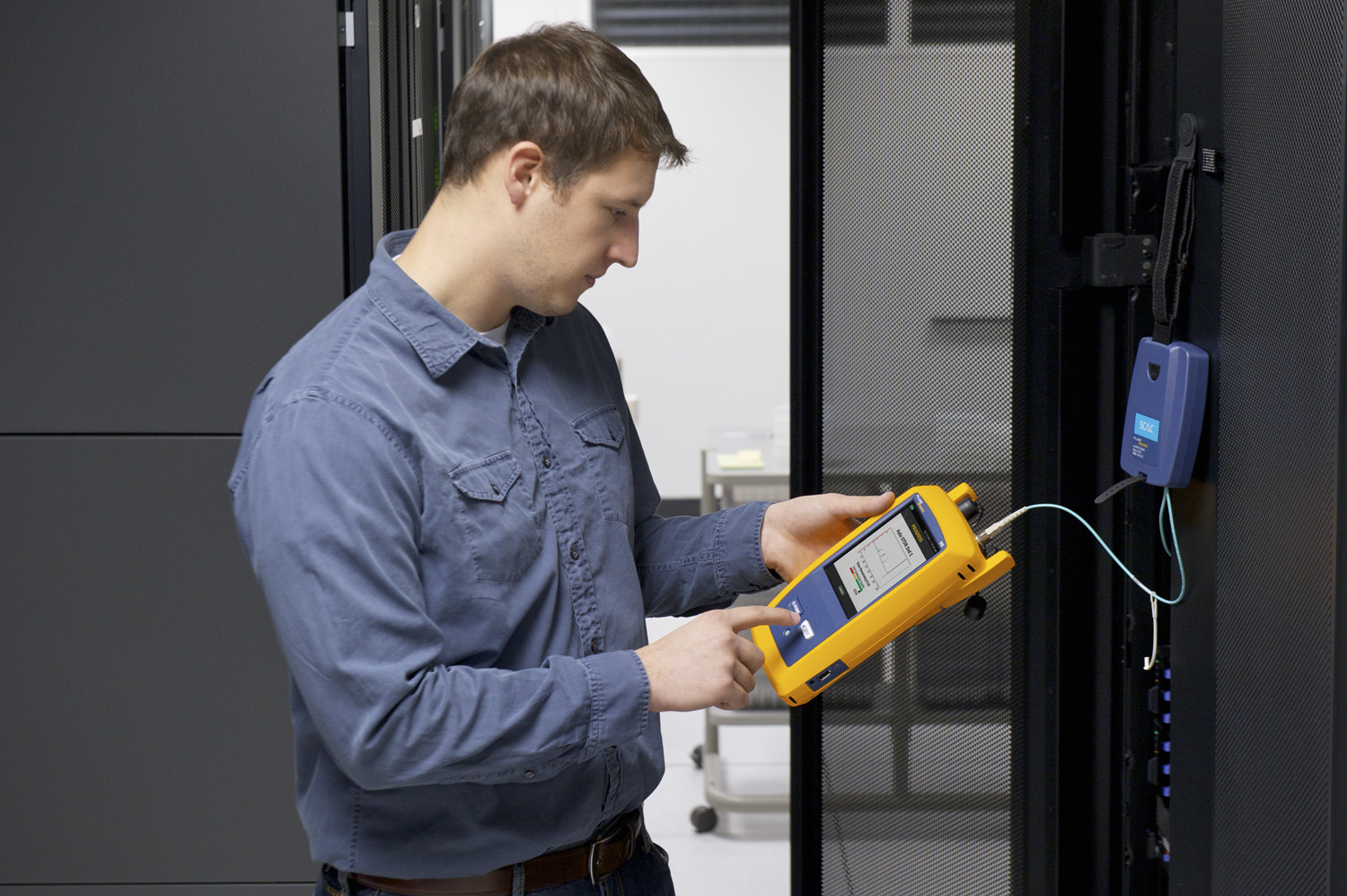

Fluke Networks使這一過程變得非常簡單。為了降低從兩端進行測量時的成本和時間，Fluke OptiFiber Pro系統列光纖測試儀OFP-100-Q/M/S或DSX-5000 CableAnalyzer Pro銅纜測試儀具有內置的“智能環路”(SmartLoop)助手，在雙芯光纖的遠端使用一個環路，允許用戶從單端進行雙方向測試。儀器內置平均功能，將兩個測量結果進行平均，提供準確的損耗測量值。

------------------------------------------------------------------------------------------
詳情了解
