網絡測試儀——光纖接口分類

文章來源:  發布日期:2019-10-28

      光纜端口詳解

      光纜在我們生活中越來越常見,從身邊的寬帶光纖入戶,到企業的數據機房,甚至工業以太網,都有越來越多的應用。那么對于光纜的接口,很多客戶可能還沒有確切的認知,在使用網絡測試儀中存在很多的誤區。我們今天就聊一下光纜的接口類型。

      最常見的接口類型有SC和LC接口。

      SC接口一般在空間要求不高的行業應用較多,比如寬帶光纖入戶就是使用的SC接口,俗稱大方口。

SC頭

      其外殼呈矩形,所采用的插針與耦合套筒的結構尺寸與FC型完全相同。其中插針的端面多采用APC型研磨方式;緊固方式是采用插拔銷閂式,不需旋轉。裝備了金屬彈片,便于暗裝使用。此類連接器價格低廉,插拔操作方便,插入損耗波動小,抗壓強度較高,安裝密度較低。
      LC接口是著名Bell(貝爾)研究所研究開發出來的,采用操作方便的模塊化插孔(RJ)閂鎖機理制成。其所采用的插針和套筒的尺寸是普通SC、FC等所用尺寸的一半,為1.25mm。這樣可以提高光纖配線架中光纖連接器的密度。
LC頭
      一般應用于空間要求較高的領域,例如數據機房等光纜密集應用的行業,通常會成對使用,在不同線纜上實現數據的發送和接收,這種組合稱為MT-RJ收發一體的光纖連接器。LC接口一般也俗稱小方口。
      不常見的接口類型有ST和FC接口,大多應用于電信行業。
      ST型光纖連接器:常用于光纖配線架,外殼呈圓形,緊固方式為旋轉卡扣(類似于原來監控上使用的同軸接口卡扣)
ST頭
      FC型光纖連接器:外部加強方式是采用金屬套,緊固方式為螺絲扣。 一般在ODF側采用(配線架上用的最多)
FC頭

      這種連接器最早是由日本NTT研制。FC是Ferrule Connector的縮寫,表明其外部加強方式是采用金屬套,緊固方式為螺絲扣。最早,FC類型的連接器,采用的陶瓷插針的對接。此類連接器結構簡單,操作方便,制作容易,但光纖端面對微塵較為敏感,且容易產生菲涅爾反射,提高回波損耗性能較為困難。后來,對該類型連接器做了改進,采用對接端面呈球面的插針(PC),而外部結構沒有改變,使得插入損耗和回波損耗性能有了較大幅度的提高。

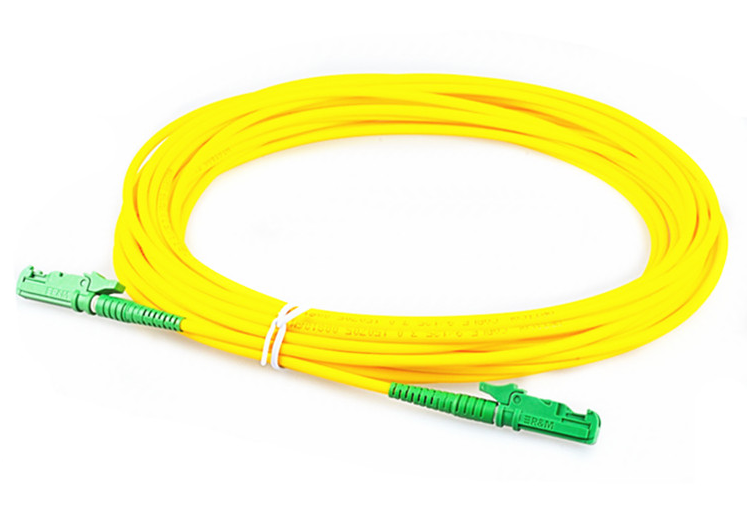

      還有在工業以太網領域越來越常見的E2000接口。

      E2000接口帶自動防塵蓋,具備推拉鎖定機制,配合APC端面可以提供極為可靠的安全高速傳輸

      福祿克網絡測試儀標準配置為LC接口基準線,也可以根據客戶要求進行配置增加,以應對不同的測試鏈路接口(包括E2000接口),為客戶網絡基礎布線保駕護航。



------------------------------------------------------------------------------------------
